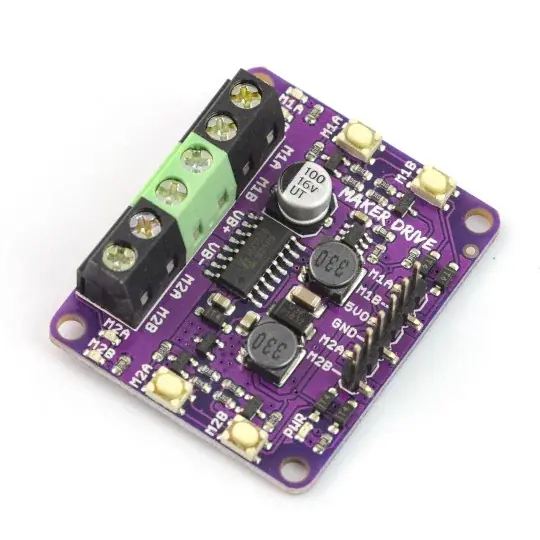

Aktuální Cytron Maker Drive MX1508 – dvoukanálový ovladač motoru 9,5V / 1A

Popis

Snadno použitelný, dvoukanálový budič stejnosměrného motoru, vybavený můstkem H. Trvalý proud na kanál je 1 A (dočasně 1,5 A). Napájení od 2,5 V do 9,5 V. Výstupní proud při napětí 5 V je 0,2 A.

Popis produktu: Cytron Maker Drive MX1508

Snadno použitelný, dvoukanálový řadič stejnosměrného motoru , určený pro začátečníky . Vybaven mostem H , který vám umožňuje ovládat otáčky motoru v obou směrech. Trvalý proud na kanál je 1 A (dočasně 1,5 A). Napájení od 2,5 V do 9,5 V. Výstupní proud při 5V je 0,2A .

Hlavní vlastnosti ovladače motorů Cytron Maker Drive MX1508

• Ochrana – Pohon Maker má ochranu proti přepólování pro svorky Vin / Vmotor / Vbatt (napájení motoru). Díky tomu se zbavuje rizika poškození motoru špatným připojením napájecího zdroje.

• Kompaktní design – deska má malé rozměry 43 x 35 x 14 mm.

• Čtyři tlačítka – modul má dvě tlačítka pro každý kanál , což usnadňuje testování motorů bez programování mikrokontroléru . Pomocí tlačítek můžete zkontrolovat, zda je napájení motorů správně připojeno. K používání tlačítek není nutné žádné programování.

• Čtyři LED diody – deska má pro každý kanál dvě LED diody , které usnadňují rozpoznání, zda byl modul správně připojen a naprogramován . Pomocí těchto diod můžete kontrolovat směr výstupního napětí bez připojení motorů . LED diody také pomáhají identifikovat chyby a usnadňují odstraňování problémů.

• Regulátor napětí – Maker Drive má regulátor napětí, který poskytuje na výstupu napětí 5 V s maximální účinností 200 mA , s napájením od 2,5 V do 9,5 V. Díky tomu může řídicí systém, např. Arduino , mohou být napájeny přímo z ovladače, bez potřeby dalšího zdroje energie. Nyní může být váš projekt napájen z jediného zdroje energie . Maker Drive lze napájet dvěma bateriemi AA nebo AAA nebo jedním Li-Ion nebo Li-Pol.

• Regenerativní brzdění – poskytuje lepší kontrolu nad regulací otáček motoru. Tuto funkci využívá většina aplikací, například robot na sledování linek, protože ovladač může rychlost řídit přesněji.

• Řízení krokového motoru – ovladač umožňuje ovládat dva stejnosměrné motory nebo jeden krokový motor .

Cytron Maker Drive MX1508.

Specifikace modulu Cytron Maker Drive MX1508

• Čip: MX1508
• Počet kanálů: 2
• Napájecí napětí: od 2,5 V do 9,5 V
• Výstupní napětí: 5V
• Výstupní proud: 200 mA
• Trvalý proud: 1 A.
• Okamžitý proud: 1,5 A
• Napětí logické části: 1,8 V až 5 V.
• Funguje s: Raspberry Pi , Arduino , ESP8266 , ESP32 atd.
• Regulace rychlosti PWM až do 20 kHz
• Ochrana proti přepólování
• Ochrana proti příliš vysokým teplotám
• Most H
• Rozměry: 43 x 35 x 14 mm
