Akční Nabídka nRF5340-DK – vývojová sada – Bluetooth/Thread/ZigBee/Matter/NFC – Nordic Semiconductor

Popis

nRF5340-DK od společnosti Nordic Semiconductor je pokročilá vývojová sada pro vývoj zařízení IoT a bezdrátových aplikací založených na SoC nRF5340 . Deska podporuje protokoly Bluetooth 5.4, Bluetooth LE Audio, Thread, ZigBee, Matter, NFC a 2,4 GHz . Sada obsahuje programátor SEGGER J-Link OB, anténu NFC, externí paměť a konektory kompatibilní s Arduino Uno Rev3.

Popis produktu: nRF5340-DK – vývojová sada – Bluetooth / Thread / ZigBee / Matter / NFC – Nordic Semiconductor

nRF5340-DK je profesionální vývojová sada od společnosti Nordic Semiconductor určená pro prototypování zařízení internetu věcí, automatizačních systémů, nositelné elektroniky a průmyslových aplikací. Srdcem desky je SoC nRF5340 , který kombinuje výkonný 128MHz aplikační procesor Arm Cortex-M33 s nízkou spotřebou energie 64MHz síťový procesor Arm Cortex-M33. Platforma podporuje několik standardů bezdrátové komunikace, včetně Bluetooth 5.4, Bluetooth LE, LE Audio, Thread, ZigBee, Matter, NFC, ANT a 802.15.4 . Sada obsahuje vestavěný programátor a debugger SEGGER J-Link OB , čtyři programovatelná tlačítka, čtyři LED diody, konektor Li-Po , držák baterie CR2032 a piny pro měření spotřeby proudu. Kompatibilita s Arduino Uno Rev3 umožňuje snadné rozšíření funkčnosti desky pomocí dalších shieldů a modulů. nRF5340-DK spolupracuje s nRF Connect SDK , která integruje Zephyr RTOS, ovladače, příklady a protokolové sady.

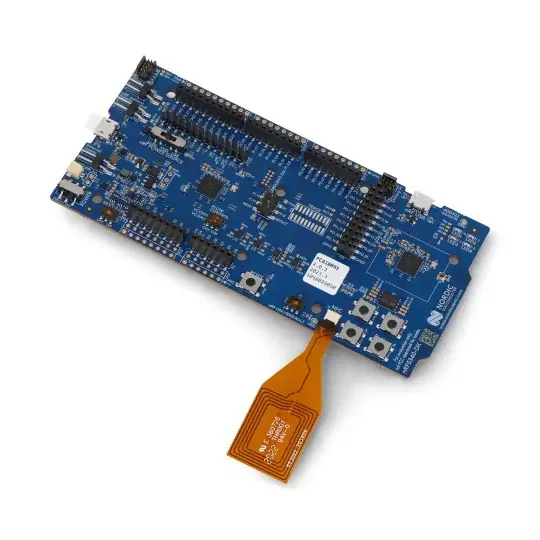

nRF5340-DK – vývojová sada – Bluetooth / Thread / ZigBee / Matter / NFC – Nordic Semiconductor.

Fyzická kompatibilita se standardem Arduino Uno Rev3 umožňuje snadné připojení široké škály externích shieldů.

Hlavní vlastnosti desky nRF5340-DK

• Dvoujádrový SoC nRF5340 : Vybaven aplikačním procesorem Arm Cortex-M33 s frekvencí 128 MHz a síťovým procesorem Arm Cortex-M33 s frekvencí 64 MHz
• Podpora více protokolů : Podporuje protokoly Bluetooth 5.4, Bluetooth LE, Bluetooth mesh, Thread, ZigBee, Matter, NFC, ANT, 802.15.4 a 2.4GHz
• Pokročilé zabezpečení : využívá Arm TrustZone, Arm CryptoCell-312, root-of-trust a zabezpečené úložiště klíčů.
• Vestavěný SEGGER J-Link OB : umožňuje programování a ladění nRF5340 a externích cílových systémů
• Kompatibilita s Arduino Uno Rev3 : umožňuje rychlé připojení populárních shieldů a rozšiřujících modulů
• Rozsáhlá rozhraní : poskytuje GPIO, PWM, SPI, UART, USB, I2S, QSPI, PDM, TWI a ADC
• Flexibilní napájení : podporuje napájení z USB, externího zdroje, Li-Po baterie nebo baterie CR2032
• Měření spotřeby energie : má vyhrazené piny pro analýzu spotřeby energie, např. se sadou Power Profiler Kit II
• Uživatelské prvky : Obsahuje čtyři programovatelná tlačítka a čtyři programovatelné LED diody
• Anténa 2,4 GHz a NFC : umožňuje testování rádiové komunikace a funkcí štítků NFC-A

Komponenty vývojové desky Nordic nRF5340-DK

1. Ladění
2. Měřicí piny proudu
3. Přepínač zdroje napájení
4. USB konektor programátoru SEGGER J-Link
5. Externí zdroj napájení
6. Konektor pro 3,7V Li-Pol baterii
7. Vypínač
8. Přímý vypínač
9. SEGGER J-Link OB programátor/ladicí program
10. Tlačítko resetování
11. Ladění v
12. USB nRF konektor
13. Programovatelné LED diody (1–4)
14. RF SWF port
15. Konektor NFC antény
16. SoC nRF5340
17. Anténa pro plošné spoje 2,4 GHz
18. Externí paměť
19. Programovatelná tlačítka (1–4)

Prvky umístěné na desce.

Sada může pracovat v širokém rozsahu napětí (od 1,7 V do 5 V).

Praktické aplikace stavebnice nRF5340-DK

Sada nRF5340-DK je ideální pro vývoj zařízení IoT, systémů chytré domácnosti a průmyslových aplikací vyžadujících stabilní a energeticky úspornou bezdrátovou komunikaci. Podpora technologií Matter, Thread a ZigBee umožňuje navrhovat zařízení kompatibilní s oblíbenými ekosystémy domácí automatizace. Funkce Bluetooth LE, LE Audio a funkce pro sledování polohy umožňují vývoj pokročilého audio příslušenství, senzorů, majáků a systémů sledování majetku. Platforma je také vhodná pro návrh nositelné elektroniky, zdravotnických prostředků, profesionálních osvětlovacích systémů a energeticky úsporných měřicích uzlů. Vestavěný debugger , programovatelné uživatelské prvky a měřicí piny urychlují testování a optimalizaci hotových projektů. Sada nRF Connect SDK poskytuje kompletní vývojové prostředí pro vestavěné aplikace založené na Zephyr RTOS .

Technické specifikace desky nRF5340-DK

• Podporovaný čip: SoC nRF5340
• Aplikační procesor: Arm Cortex-M33 128 MHz s FPU a DSP
• Paměť aplikačního procesoru: 1 MB Flash, 512 kB RAM
• Síťový procesor: Arm Cortex-M33 64 MHz
• Paměť síťového procesoru: 256 KB Flash, 64 KB RAM
• Bezdrátové protokoly: Bluetooth 5.4, Bluetooth LE, Bluetooth mesh, Thread, ZigBee, Matter, NFC, ANT, 802.15.4, proprietární 2,4 GHz
• Provozní frekvence: 2,4 GHz
• Funkce Bluetooth: LE Audio, vyhledávání směru, 2 Mbps, reklamní rozšíření, dlouhý dosah
• Rozhraní: GPIO, PWM, SPI, UART, USB, I2S, QSPI, PDM, TWI
• ADC: 12bitový, 200 ks/s
• Zabezpečení: Arm TrustZone, Arm CryptoCell-312, bezpečné úložiště klíčů
• Programátor/ladicí program: SEGGER J-Link OB
• Antény: 2,4 GHz anténa na desku plošných spojů, NFC anténa
• Programovatelné prvky: 4 tlačítka, 4 LED diody
• Napájení: 1,7 V až 5 V
• Zdroje napájení: USB, externí zdroj napájení, Li-Pol baterie, baterie CR2032
• Provozní teplota: až 105 °C
• Kompatibilita: Arduino Uno Rev3
• Software: nRF Connect SDK, Zephyr RTOS

Obsah sady

• Vývojová sada nRF5340-DK
• NFC anténa

Deska má 4 programovatelná tlačítka a 4 LED diody pro rychlé testování vstupních/výstupních funkcí.
