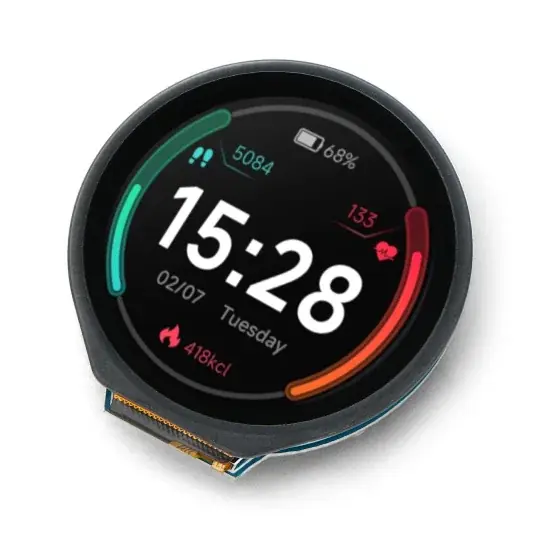

Akční Nabídka 1,28'' IPS LCD dotykový displej 240x240px – kulatý – Waveshare 24155

Popis

Kulatý displej s dotykovým panelem od Waveshare. Úhlopříčka obrazovky je 1,28″ , její rozlišení je 240 x 240 px . Má vestavěný ovladač GC9A01 a dotykový ovládací systém CST816S využívající SPI, respektive I2C komunikaci.

‌

Popis produktu: 1,28“ IPS LCD dotykový displej 240 x 240 px – kulatý – Waveshare 24155

Kulatý displej s dotykovým panelem od Waveshare. Úhlopříčka obrazovky je 1,28 „ , její rozlišení je 240 x 240 px , dokáže zobrazit obraz o velikosti65 tisíc barev. Má vestavěný ovladač GC9A01 a dotykový ovládací čip CST816S , které využívají komunikaci SPI a I2C . Displej je všestranný, kompatibilní s deskami jako Raspberry Pi, Raspberry Pi Pico, Arduino nebo STM32. Může být použit pro různé projekty, například jako obrazovka chytrých hodinek.

Výrobce poskytuje uživatelskou příručku s ukázkovými projekty a programovými kódy, což značně usnadňuje zahájení práce s modulem.

LCD dotykový displej IPS 1,28“ 240 x 240 px – kulatý – Waveshare 24155.

Kulatý displej s dotykovým panelem.

Hlavní vlastnosti displeje

• IPS LCD displej
• Touchpad
• Úhlopříčka 1,28″, rozlišení 240 x 240 px
• 65 tisíc barev
• Jasný a barevný efekt zobrazení
• Rychlá odezva na dotek
• Komunikace přes SPI a I2C sběrnici
• Možnost spolupráce Raspberry Pi, Raspberry Pi Pico, Arduino a STM32
• Vestavěný ovladač GC9A01 a dotykový ovládací čip CST816S

Příklad aplikace

• Chytré hodinky
• Kontrolní centrum
• Environmentální senzorový monitor
• Zobrazení pulzního monitoru
• Krokoměr
• Indikátor rychlosti pohybu

Připojení displeje

Displej má vývody , které umožňují jeho pohodlné připojení k vybranému ovladači pomocí vodičů . Je napájen napětím 3,3 V / 5 V.

Popis pinu

• VCC – napájení 3,3V / 5V
• GND – zem
• MISO – Vstup dat SPI
• MOSI – výstup dat SPI
• SCLK – SPI hodinová linka
• LCD_CS – výběr systému LCD (aktivováno nízkým stavem)
• LCD_DC – výběr dat/příkazů LCD (vysoké pro data, nízké pro příkazy)
• LCD_RST – reset LCD (aktivováno nízkým stavem)
• LCD_BL – LCD podsvícení
• TP_SDA – datový pin TP
• TP_SCL – hodinový kolík TP
• TP_INT – pin přerušení TP
• TP_RST – TP reset (aktivováno nízkým stavem)

Obsah sady.

Displej lze použít jako obrazovku chytrých hodinek.

Zobrazit technickou specifikaci

• Výrobce: Waveshare
• Typ displeje: IPS LCD
• Rozlišení: 240 x 240 px
• Barevný rozsah: 65K RGB
• Řadič displeje: GC9A01
• Ovladač s dotykovým panelem: CST816S
• Komunikace: SPI, I2C
• Napájecí napětí: 3,3 nebo 5 V
• Průměr obrazovky: 32,4 mm
