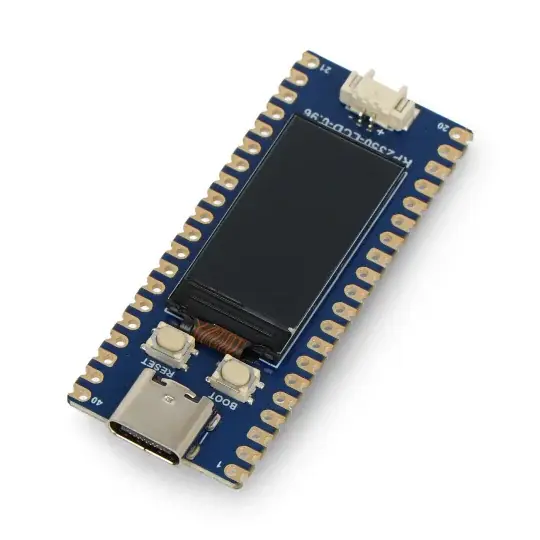

Akční Cena RP2350-LCD-0.96 – vývojová deska s mikrokontrolérem RP2350A a 0,96'' LCD displejem – Waveshare 28822

Popis

RP2350-LCD-0.96 je vysoce výkonná, kompaktní vývojová deska ve stylu Pico založená na mikrokontroléru Raspberry Pi RP2350A . Deska nabízí bohatou sadu digitálních rozhraní a podporu pro C/C++ a MicroPython . Je vybavena 0,96palcovým IPS displejem s rozlišením 160 x 80 pixelů a 65 tisíci barvami.

‌

Popis produktu: RP2350-LCD-0.96 – vývojová deska s mikrokontrolérem RP2350A a 0.96“ LCD displejem – Waveshare 28822

RP2350-LCD-0.96 je vysoce výkonná, kompaktní vývojová deska Pico založená na mikrokontroléru Raspberry Pi RP2350A. Deska nabízí bohatou sadu digitálních rozhraní a podporu pro C/C++ a MicroPython . Je vybavena 0,96palcovým IPS displejem s rozlišením 160 x 80 pixelů a 65 tisíci barvami , což umožňuje prezentaci informací jasným a vizuálně atraktivním způsobem. V kombinaci s konektorem pro lithium-iontovou baterii (MX1.25) může RP2350-LCD-0.96 fungovat jako přenosné zařízení a zároveň nabíjet baterii a napájet desku.

Výrobce připravil podrobnou uživatelskou příručku – podívejte se na ni!

RP2350-LCD-0.96 – vývojová deska s mikrokontrolérem RP2350A a 0,96“ LCD displejem – Waveshare 28822. RP2350-LCD-0.96 je vysoce výkonná, kompaktní vývojová deska Pico založená na mikrokontroléru Raspberry Pi RP2350A.

Speciální funkce

• Vysoce výkonný mikrokontrolér: kombinace dvoujádrového ARM Cortex-M33 a dvoujádrového Hazard 3 RISC-V, taktovaná až 150 MHz
• 0,96palcový barevný IPS displej: rozlišení 160 x 80 pixelů, 65 tisíc barev, ideální pro vizualizaci dat a vývoj uživatelského rozhraní
• Podpora lithiových baterií: desku lze nabíjet a napájet přes konektor MX1.25
• Bohatá digitální rozhraní: 2x SPI, 2x I2C, 2x UART, 4x 12bitový ADC, 16x PWM
• Programovatelný PIO: 12 stavových automatů umožňujících implementaci vlastních periferií a uživatelských funkcí
• Port USB typu C: používá se pro programování a napájení, podporuje režimy hostitele a zařízení ve standardu USB 1.1
• Energetická účinnost: režimy spánku a klidu pro snížení spotřeby energie
• Kompaktní design: modul se snadno montuje na SMD desky
• RGB LED WS2812: umožňuje indikaci stavu desky pomocí programovatelných LED diod

Rozložení součástek na desce RP2350-LCD-0.96

1. USB typu C
2. Tlačítko spouštění
3. Tlačítko resetování
4. IPS displej
5. Konektor pro 3,7V lithium-iontovou baterii
6. MP28164 – DC-DC měnič typu buck-boost
7. ETA6096 – systém řízení nabíjení baterie
8. Mikrokontrolér RP2350A
9. Paměť P25Q32SH-UXH
10. Testovací body pro ladění

Kompaktní konstrukce umožňuje snadnou montáž modulu na SMD desky. V kombinaci se zásuvkou pro připojení lithium-iontové baterie (MX1.25) může RP2350-LCD-0.96 fungovat jako přenosné zařízení.
