Základní deska věnovaná tiskárně Ender-3. Toto je původní součást výrobce tiskárny Creality. Základní deska má kódové číslo výrobce V4.2.7. Používá ovladač motoru s úrovní hluku nižší než 50 dB.

Popis produktu: Základní deska Creality Ender-3

Základní deska věnovaná tiskárně Ender-3. Toto je původní součást výrobce tiskárny Creality. Základní deska má kódové číslo výrobce V4.2.7 . Používá ovladač motoru s úrovní hluku nižší než 50 dB.

Originální základní deska Creality Ender-3

Představujeme původní základní desku ve verzi V4.2.7, navrženou pro populární 3D tiskárny Creality Ender-3. Jedná se o plně integrovanou verzi, což znamená, že ovladače krokových motorů byly namontovány s chladiči přímo na desce s plošnými spoji – není tedy nutné vkládat ovladače StepStick do příslušných slotů.

Návrháři elektroniky pro tiskárnu Creality Ender-3 se postarali o snadnost instalace základní desky – popis účelu jednotlivých konektorů je vyznačen přímo na povrchu desky plošných spojů, takže je mnohem obtížnější udělat chybu při připojování dráty.

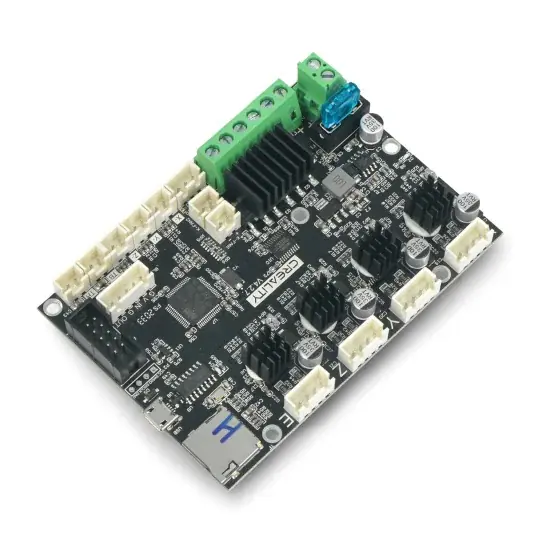

Základní deska Creality Ender-3.

Popis pinout základní desky Creality Ender-3.

Vedení na základní desce:

• Konektor tiskárny v ose X.
• Konektor motoru osy Y tiskárny
• Konektor motoru osy Z pro tiskárnu
• Konektor motoru extruderu
• Slot pro paměťovou kartu
• MicroUSB port
• Konektor LCD displeje
• Připojení termistoru trysky
• Konektor termistoru tiskové plošiny
• Konektor koncového spínače osy Z.
• Koncový konektor osy Y
• Konektor koncového spínače osy X.
• Šroubové připojení trysky
• Šroubové spojení tiskové plošiny
• Šroubová spojení ventilátoru
• Napájecí šroubové připojení

Popis připojení

Na jednom z delších okrajů desky plošných spojů je místo pro slot pro kartu microSD a čtyři konektory motoru – X, Y, Z (odpovědné za pohyb osy) a pohon extruderu. Na opačné straně jsou menší konektory pro připojení kabelů z koncových spínačů os X, Y a Z, stejně jako pro termistor, výkon, ventilátory, trysky a ohřívače pracovního stolu.

Na kratší hraně desky je miniUSB konektor pro komunikaci s počítačem a IDC zásuvka pro LCD displej. Důležité je, že základní deska Creality Ender-3 neobsahuje žádné nastavovací prvky (kromě miniaturních montážních potenciometrů pro ovladače krokových motorů), takže je připravena k instalaci ihned po zakoupení.

Specifikace základní desky Creality Ender-3

• Systém má montážní otvory
• Kompatibilní s 3D tiskárnami: Creality Ender-3, Ender-3 Pro, Ender-3 V2, Ender-5, Ender-5 Pro
• Rozměry: 100 x 70 x 20 mm
• Hmotnost: 50 g

Kreativní základní deska.
