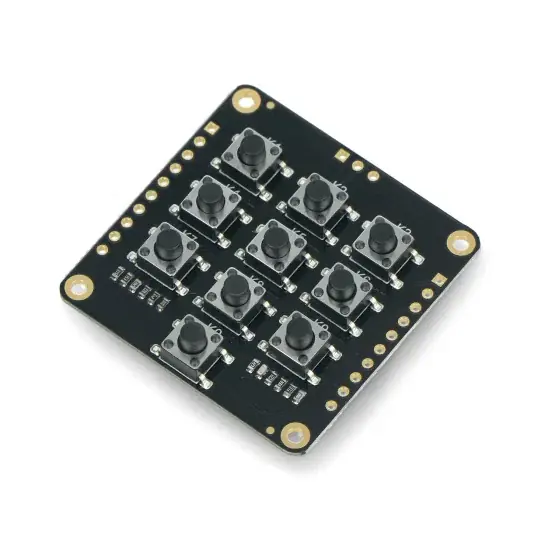

Akce Fermion – ADKey Board – matice 10 tlačítek taktních spínačů – DFRobot DFR0792

Popis

Deska ve formě maticové klávesnice vyrobená společností DFRobot. Má 10 taktních tlačítek. Matici lze použít k ovládání DFRPlayer Pro nebo DFPlayerMini. Lze jej snadno integrovat s různými komponenty a lze jej použít k rozšíření řídicí desky o 10 dalších tlačítek pomocí jediného analogového portu. Modul pracuje s napětím v rozsahu od 3,3 V do 5 V. Klávesnice má tvar čtverce o rozměrech 40 x 40 mm.

Popis produktu: Fermion – ADKey Board – matice 10 taktních tlačítek – DFRobot DFR0792

Deska ve formě maticové klávesnice vyrobená společností DFRobot. Má 10 taktních tlačítek. Matici lze použít k ovládání DFRPlayer Pro nebo DFPlayerMini . Lze jej snadno integrovat s různými komponenty a lze jej použít k rozšíření řídicí desky o 10 dalších tlačítek pomocí jediného analogového portu. Modul pracuje s napětím v rozsahu od 3,3 V do 5 V. Klávesnice má tvar čtverce o rozměrech 40 x 40 mm.

Produkt je kompatibilní s Arduino

Výrobce poskytuje podrobnou uživatelskou příručku, která usnadňuje zahájení práce s maticí. Obsahuje mimo jiné popis pinů a schéma zapojení se spolupracujícími deskami.

Fermion – ADKey Board – matice 10 tlačítek taktního spínače.

Schéma zapojení matice s deskou DFRduino – derivát Arduino.

Popis zapojení a schéma zapojení

Matice má výstupy ve formě pájecích podložek, na které by měly být pájeny konektory goldpin obsažené v sadě. Závěry byste měli propojit podle následujících závislostí:

• GND – základ systému
• VCC – napájecí kolík v rozsahu od 3,3 V do 5 V.
• A – analogový port pro ovládání matice
• K1, K2, K3, K4, K5, K6, K7, K8, K9, K0 – tlačítka

V naší nabídce najdete také další maticové klávesnice, které jsou kompatibilní s Arduino. Doporučujeme vám seznámit se s dostupným sortimentem.

Technická specifikace modulu

• Typ: matice s tlačítky
• Napájení modulu: od 3,3 V do 5 V
• Počet tlačítek: 10
• Tlačítko odznaky: K1, K2, K3, K4, K5, K6, K7, K8, K9, K0
• Rozměry knoflíku: 6 x 6 x 7 mm
• Rozměry modulu: 40 x 40 mm

Obsah soupravy

• Fermion: ADKey Board – matice 10 tlačítek – 1 ks.
• Pásek 1×3 goldpin – rastr 2,54 mm – 1 ks.

Fermion – ADKey Board – matice 10 tlačítek taktních spínačů – DFRobot DFR0792.
