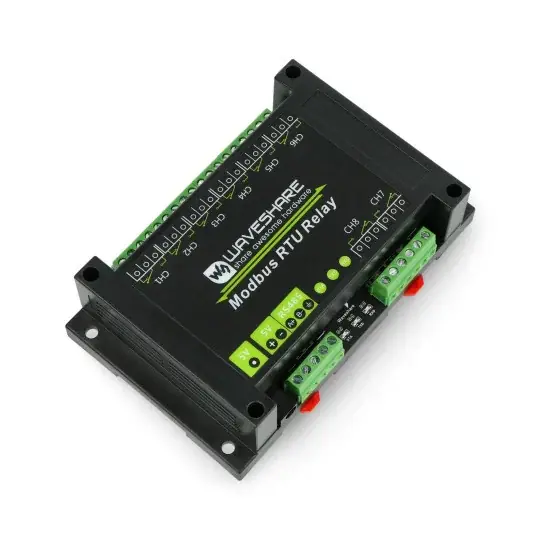

8kanálový reléový modul s optoizolací – 10A / 250VAC kontakty – 5V cívka – Modbus RS485 – Waveshare 17658 Nízká Cena

Popis

Modul je vybaven 8 relé, která mohou spínat zařízení s napětím 230 V AC nebo 30 V DC a maximálním proudem 10 A. Cívka relé je napájena napětím 5 V. Modul komunikuje protokolem Modbus RS485. Celé je to uzavřeno v ABS pouzdře s možností montáže na DIN lištu.

‌

Popis produktu: 8-kanálový reléový modul s optoizolací – kontakty 10 A / 250 V AC – cívka 5 V – Modbus RS485

Modul je vybaven 8 mechanickými relé, která mohou spínat zařízení s napětím 230 V AC nebo 30 V DC a maximálním proudem 10 A. Cívka relé je napájena napětím 5V. Modul komunikuje protokolem Modbus RS485. Výstupy modulu jsou šroubové spoje. Celé je to uzavřeno v ABS pouzdře s možností montáže na DIN lištu.

8kanálový reléový modul Modubus RS485.

Popis prvků na desce.

Popis desky

Deska má kvalitní relé s řadou ochran, propojovací cesty byly speciálně zahuštěny pro zajištění průtoku většího proudu.

Sada obsahuje

• Modul relé Modbus
• Napájecí zdroj 5V / 2A se zástrčkou DS 5,5 / 2,1 mm

Příklad připojení

Relé mohou spínat napětí 230 V AC nebo 30 V DC s maximálním proudem 10 A. Cívka relé je napájena napětím 5V.

Specifikace reléového modulu

• Napájecí napětí cívky: 5V
• Komunikační rozhraní: RS485
• Přenosová rychlost: 4800, 9600, 19200, 3840, 57600, 128000, 256000
• Výchozí komunikační formát: 9600, N, 8, 1
• Počet relé: 8
• Konektory: 1NO 1NC
• Komunikační protokol: Standardní protokol Modbus RTU
• Adresa RS485: 1 až 255
• Ochrana konektorů RS485: 600 W ochrana před bleskem a přepětím, 15 kV ESD ochrana
• LED indikátor:
• STA: Indikátor MCU, bliká, když MCU pracuje normálně
• TXD: Indikátor TX, bliká během odesílání dat
• RXD: Indikátor RX, bliká při příjmu dat
• Rozměry: 145 x 90 mm

Příklad připojení.
