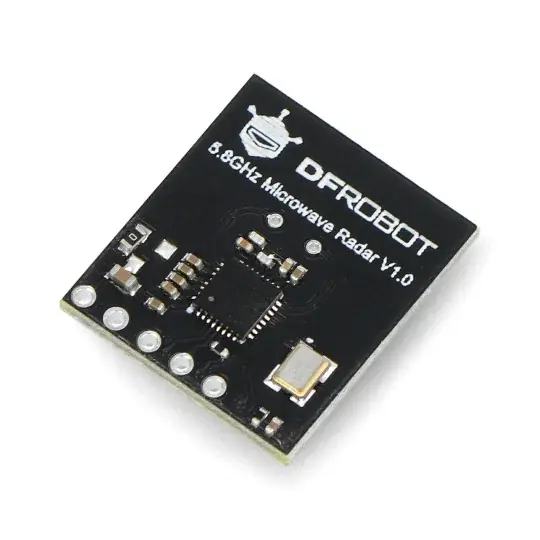

5,8GHz mikrovlnný radarový modul – pro detekci pohybu objektů – DFRobot SEN0521 Horká Nabídka

Popis

Modul s mikrovlnným senzorem , který vysílá elektromagnetické vlnění o frekvenci 5,8 GHz . Dokáže detekovat rozdíl mezi vysílanou vlnou a odraženou vlnou, aby bylo možné určit, zda se objekt v detekční oblasti pohybuje. Vyznačuje se velmi vysokou spolehlivostí a citlivostí, je odolný proti rušení.

Popis produktu: Mikrovlnný radarový modul 5,8 GHz – pro detekci pohybu objektu – DFRobot SEN0521

Modul s mikrovlnným senzorem , který vysílá elektromagnetické vlnění o frekvenci 5,8 GHz . Dokáže detekovat rozdíl mezi vysílanou vlnou a odraženou vlnou, aby bylo možné určit, zda se objekt v detekční oblasti pohybuje. Vyznačuje se velmi vysokou spolehlivostí a citlivostí, je odolný proti rušení. Je široce používán v projektech, jako je inteligentní osvětlení, energeticky úsporné domácí osvětlení, ochrana majetku, lze jej nalézt také v aplikacích monitorujících provoz, domácí spotřebiče a mnoho dalších.

Sada obsahuje také zlatý proužek 1×5 pro vlastní pájení.

Mikrovlnný radarový modul 5,8 GHz – pro detekci objektů – DFRobot SEN0521.

Mikrovlnný radarový modul a pohybový senzor – rozdíly

Možnosti mikrovlnných radarových modulů založených na elektromagnetické vlně jsou mnohem větší než u standardních snímačů pohybu a vzdálenosti, které dokážou detekovat přítomnost (např. člověka) pouze detekcí velkých pohybů těla. Mikrovlnný senzor je zase velmi citlivý, díky čemuž dokáže detekovat přítomnost člověka i po sebemenším pohybu – čte mikropohyby, jako je dýchání nebo pohyb prstů.

Opatření

• Nemiřte senzorem přímo na klimatizaci, závěs, ventilátor nebo jinou instalaci, protože kývání a pohyb těchto předmětů může zkreslit měření a chybně detekovat pohyb.
• Pozor na vícenásobné odrazy – zejména zrcadlové obrazy, které také ruší měření.
• Správná konfigurace parametrů, jako je maximální detekční vzdálenost, citlivost a doba zpoždění, může vyloučit některé objekty z pozorovací zóny.
• Při instalaci několika modulů současně – nezapomeňte dodržet minimální vzdálenost 1,5 m mezi nimi a umístit je paralelně k sobě.

Detekční oblast lze upravit nakloněním modulu.

Schéma zapojení – desku DFRduino je nutné zakoupit samostatně.

Popis pinů a schéma zapojení

• R – příjem dat
• T – přenos dat
• O – výstup řídicího signálu
• „-“ – hmotnost systému
• „+“ – napájení systému

Obsah sady

• Mikrovlnný radarový modul 5,8 GHz – pro detekci objektů – DFRobot SEN0521 – 1 kus
• Goldpin strip 1×5 pin – 2,54 mm rastr – 1 kus

Technická specifikace modulu

• Typ: mikrovlnný radar
• Rozsah provozního napětí: 4,5 V až 5,5 V
• Spotřeba proudu: 22 mA
• Maximální detekční vzdálenost: 11m
• Detekční úhel: 120×120°
• Ekvivalentní vysílací výkon: 3 dBm až 5 dBm
• Režim modulace: FMCW, CW
• Pracovní frekvence: 5,8 GHz
• Přenosová rychlost: 115200 baudů
• Rozměry modulu: 20 x 18 mm

Malé rozměry desky nabízejí mnoho možností pro prototypování.
