4kanálový HAT pro monitorování proudu, napětí a výkonu pro Raspberry Pi – I2C/SMBus – Waveshare 17539 Nejprodávanější

Popis

4kanálový HAT pro monitorování proudu, napětí a výkonu pro Raspberry Pi je měřicí modul I2C/SMBus určený pro monitorování parametrů napájení v DC projektech. Měří obousměrný proud až do ±3,2 A a napětí od 0 V do 26 V a na základě naměřených hodnot vypočítává výkon. Jeho standardní 40pinový GPIO konektor je kompatibilní s širokou škálou desek Raspberry Pi.

Popis produktu: 4kanálový HAT pro monitorování proudu, napětí a výkonu pro Raspberry Pi – I2C / SMBus – Waveshare 17539

Tento HAT pro monitorování proudu, napětí a výkonu je navržen pro simultánní měření parametrů na čtyřech nezávislých kanálech . Modul využívá měřicí čip INA219 , který měří napětí sběrnice a úbytek napětí na bočním rezistoru a poskytuje výsledky pro další analýzu prostřednictvím rozhraní I2C/SMBus . Vestavěný 12bitový ADC a přesné snímací rezistory 0,1 Ω 1 % zajišťují opakovatelné a stabilní hodnoty, které jsou užitečné jak pro prototypování, tak pro výrobní aplikace. Díky standardnímu 40pinovému GPIO konektoru je kompatibilní s širokou škálou desek Raspberry Pi .

Výrobce připravil podrobnou uživatelskou příručku – podívejte se na ni!

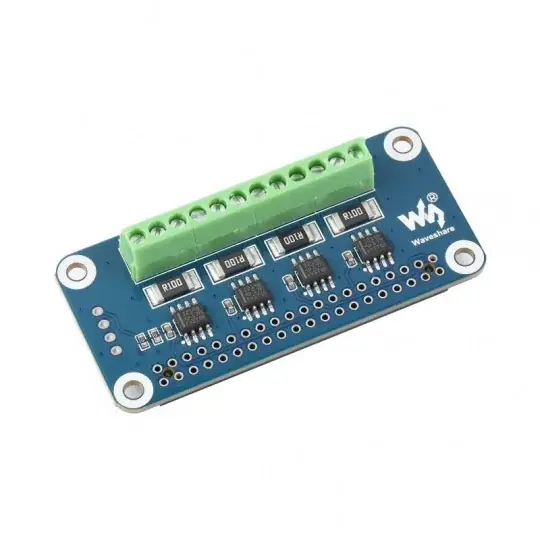

4kanálový HAT pro monitorování proudu, napětí a výkonu pro Raspberry Pi – I2C / SMBus – Waveshare 17539.

Standardní 40pinový rozšiřující konektor GPIO podporuje různé desky z řady Raspberry Pi.

Hlavní vlastnosti překryvné vrstvy HAT

• 4 měřicí kanály : umožňují simultánní monitorování čtyř stejnosměrných obvodů
• Rozhraní I2C/SMBus : jednoduchá komunikace s Raspberry Pi a kompatibilita napříč platformami
• Rozsah napětí od 0 V do 26 V : umožňuje testovat a ovládat různé zdroje napájení
• Měření proudu až 3,2 A : podpora obousměrného proudu v každém kanálu
• Měřicí rezistor 0,1 Ω 1 % : zvyšuje přesnost a stabilitu měření
• 12bitový ADC : Poskytuje spolehlivé hodnoty pro testovací a měřicí aplikace
• Výpočet výkonu : modul umožňuje získat hodnotu výkonu bez dalších výpočtů na straně aplikace
• 40pinový GPIO konektor : kompatibilní s deskami řady Raspberry Pi

Technické specifikace překryvné vrstvy

• Typ: 4kanálový HAT pro monitorování proudu, napětí a výkonu (DC)
• Měřicí systém: INA219
• Napájecí napětí: 3,3 V / 5 V
• Rozhraní: I2C / SMBus
• Měřicí odpor: 0,1 Ω 1 %
• Rozsah měření napětí: 0 V až 26 V
• Rozsah měření proudu: ± 3,2 A
• Rozlišení: 0,8 mA (rozsah ±3,2 A) nebo 0,1 mA (rozsah ±400 mA)
• Počet kanálů: 4
• Montážní otvory: 3 mm
• Rozměry: 65 x 30 mm

Obsah sady

• 1x 4kanálový HAT pro monitorování proudu, napětí a výkonu pro Raspberry Pi
• 1x Zásuvka 2x20pinová
• 1x Sada montážních šroubů

Prvky obsažené v sadě.
